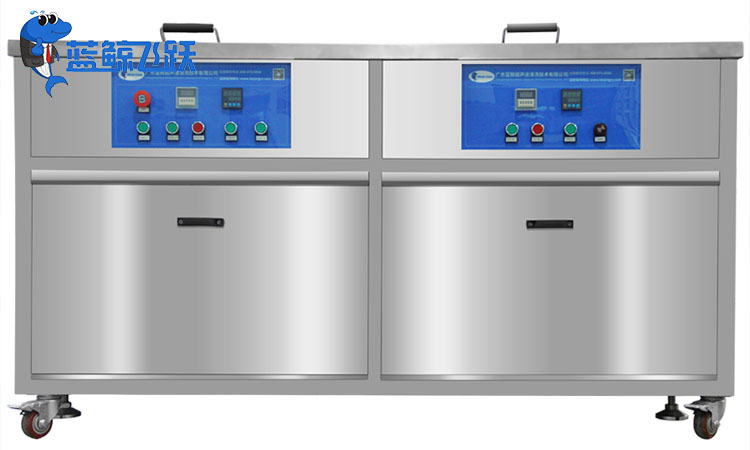

一、超声波清洗机控制部分的定义

超声波清洗机的控制部分是设备的核心，负责将输入的电能转化为可驱动换能器的高频信号，并调节运行参数，以实现清洗过程的[敏感词]控制。它可以被称为控制单元、驱动电路板、控制模块或主控电路。
控制部分的功能覆盖从电力管理到用户界面的参数调节，是实现超声波清洗机稳定、高效运行的关键。

二、超声波清洗机控制部分的主要功能

1. 驱动换能器：
   控制部分通过产生高频交流信号驱动超声波换能器，使其产生超声波振动。信号频率和幅度的精准控制直接影响清洗效果。

2. 调节清洗参数：
   用户通过控制界面设置参数（如清洗时间、频率、温度），控制部分根据这些指令调节电路状态。

3. 电能管理：
   负责将输入的交流或直流电转换为适合换能器的高频电能，并确保能量传递高效稳定。

4. 状态监控与保护：

   • 监测设备工作状态，包括过载、过热、短路等问题。
   • 启用保护机制避免设备损坏，例如停机或报警。

5. 显示与反馈：
   通过显示屏或指示灯提供工作状态、故障信息和进程反馈，让用户实时掌握设备运行情况。

三、超声波清洗机控制部分的组成

控制部分通常由以下几个核心模块构成：

1. 驱动电路（Driver Circuit）

作用：

• 将直流电或交流电转化为高频电信号（如20kHz至100kHz），驱动换能器。
• 是控制部分重要的组成之一。

主要组件：

• 功率MOS管或IGBT：用于高频电流的开关控制。
• 谐振电路：稳定信号频率，与换能器匹配。
• 驱动芯片：如IR2110、UC3525，用于控制高频信号的生成。

2. 主控板（Main Control Board）

作用：

• 集成微控制器（MCU）或数字信号处理器（DSP），实现设备逻辑控制。
• 处理用户输入的指令，调整参数，并反馈运行状态。

常用控制芯片：

• STM32、PIC系列微控制器：用于复杂逻辑处理和实时控制。
• Arduino或其他嵌入式系统：低成本选择。

3. 电源管理模块（Power Management Unit）

作用：

• 负责将输入的市电转换为控制模块所需的低压直流电，同时为驱动电路提供高压电源。

组成：

• 开关电源（SMPS）：高效、稳定。
• 电压调节模块（如LDO或DC-DC转换器）：为低功耗部分供电。

4. 用户界面模块（User Interface Module）

作用：

• 提供与用户的交互方式，如按钮、旋钮或触摸屏。
• 显示设备运行状态及反馈信息。

常见设计：

• 数字显示屏（LCD或LED屏）。
• 按键面板或触控屏幕。

5. 保护电路（Protection Circuit）

作用：

• 提供过载保护、过热保护、短路保护等安全措施，保障设备与用户安全。

常用元件：

• 热敏电阻（NTC）：检测温度过高。
• 保险丝：防止电路损坏。

四、超声波清洗机控制部分的设计原则

1. 可靠性：
   控制电路设计需具备高可靠性，避免因电路元件失效而导致清洗机停机。

2. 适配性：
   控制系统应与换能器和清洗介质适配，确保谐振频率一致，避免功率浪费或效率下降。

3. 智能化：
   引入智能控制技术（如自动频率跟踪、功率调节）以提升设备使用便捷性。

4. 抗干扰能力：
   高频工作环境下，控制部分应具备较强的电磁兼容能力，防止干扰信号影响设备运行。

五、常见控制部分的技术发展趋势

1. 数字化与智能化：
   传统模拟控制正在向数字化控制过渡，智能算法（如PID控制或模糊逻辑）被广泛应用于超声波设备中。

2. 集成化与模块化：
   控制部分逐渐向高度集成化和模块化方向发展，便于维护和升级。

3. 高效低耗设计：
   通过优化驱动电路和功率管理模块，减少能量损耗，提高整体效率。

4. 物联网支持：
   增加无线连接功能，使设备可通过移动设备或云端进行远程监控和控制。

六、如何优化超声波清洗机的控制部分

1. 选择优质元件：
   使用高性能的MCU、驱动芯片和功率器件，保证控制部分的稳定性。

2. 增加自诊断功能：
   通过传感器实时检测电路工作状态，快速发现并解决问题。

3. 优化PCB设计：
   合理布线以减少寄生电感和电容对高频信号的干扰。

4. 采用自动频率跟踪技术：
   通过实时调整驱动频率，与换能器的谐振频率保持一致，提高能量转换效率。

总结

超声波清洗机的控制部分是设备的核心组成，其主要功能包括驱动换能器、调节清洗参数、电能管理和状态监控等。控制单元通常由驱动电路、主控板、电源管理模块、用户界面模块和保护电路构成。在设计和优化时，需注重可靠性、适配性和智能化趋势，从而提升设备性能和用户体验。
