PCB如何用超声波清洗机清洗？电子工程师必备的6步安全指南
Return

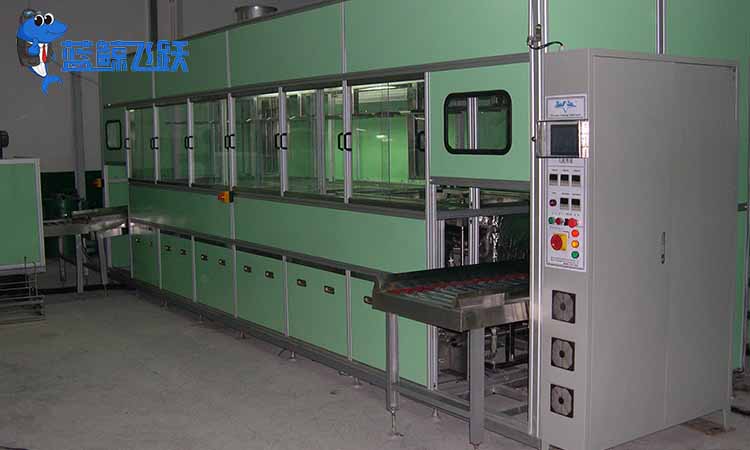

据统计，电子设备故障中23%由PCB污染导致（数据来源：IPC国际电子工业协会）。超声波清洗可有效去除助焊剂残留、粉尘微粒等污染物，但若操作不当可能造成：
-
元件脱落：0402以下封装元件脱落率高达18%（40kHz工况下）
-
焊点腐蚀：酸性清洗剂使焊点导电性下降40%
-
基材损伤：FR-4板材在＞50℃环境中易分层
清洗前必备的4项检测
-
元件耐受性评估元件类型可清洗性防护要求电解电容禁用需提前拆除或密封BGA封装谨慎降低至28kHz/3分钟以内连接器可清洗清洗后烘干触点精密晶振禁用禁止接触任何清洗剂
-
污染物分析
-
松香型助焊剂：需醇基清洗剂
-
免洗型助焊剂：建议pH6.5-7.5中性溶液
-
金属碎屑：添加螯合剂（如EDTA二钠）
-
基材兼容性测试
-
取边角料浸泡于清洗剂，80℃烘烤2小时观察形变
-
测量表面绝缘电阻变化率（应＜5%）
-
设备验证
-
确认超声波频率可调（建议28-68kHz范围）
-
检查加热系统温控精度（±2℃以内）
标准化清洗6步流程（附IPC标准参数）
步骤1：预处理
-
压缩空气（0.3MPa）吹扫表面大颗粒
-
顽固松香用无水乙醇局部擦拭（棉签单向操作）
步骤2：装载规范
-
使用聚丙烯夹具固定PCB，倾斜15°放置
-
多层板需间隔≥2cm（防止声波干涉）
-
敏感区域覆盖抗超声膜（如3M PEL-1）
步骤3：清洗剂配比
|
污染物类型
|
推荐配方
|
温度
|
|
松香残留
|
去离子水+15%异丙醇+2%烷基糖苷
|
45℃
|
|
离子污染
|
去离子水+5%柠檬酸铵+0.5%缓蚀剂
|
35℃
|
|
金属粉尘
|
去离子水+3%EDTA二钠+1%表面活性剂
|
40℃
|
步骤4：参数设定
-
常规清洗：40kHz/0.3W/cm²/5分钟
-
精密清洗：68kHz/0.1W/cm²/3分钟（适用于0.5mm间距元件）
-
禁止设置：＞50℃或连续运行＞8分钟
步骤5：梯度漂洗
-
一级漂洗：去离子水（25℃/2分钟）
-
二级漂洗：DI水+氮气鼓泡（40℃/3分钟）
-
三级漂洗：超纯水（18MΩ·cm）瞬冲
步骤6：干燥处理
-
离心干燥：800rpm/3分钟（适用于通孔板）
-
真空干燥：-0.08MPa/60℃/20分钟
-
禁止使用压缩空气直吹（可能导致元件移位）
5大常见故障解决方案
问题1：焊点发白
-
成因：清洗剂结晶残留
-
处理：用75%乙醇+25%乙酸乙酯混合液擦拭
问题2：阻焊层起泡
-
预防：控制水温＜45℃且不重复使用清洗剂
-
修复：局部涂覆UV固化阻焊漆
问题3：测试点氧化
-
对策：清洗后24小时内喷覆接触增强剂
-
补救：用导电橡皮擦轻微打磨
问题4：陶瓷电容开裂
-
检测：使用3D X-ray检查内部裂纹
-
改进：调整频率至28kHz且单次清洗≤2分钟
问题5：阻抗异常
-
诊断：清洗后测量线宽变化（应＜5%）
-
优化：改用低表面张力清洗剂（＜30dyn/cm）
专业级保养方案
-
设备维护
-
每月用10%柠檬酸溶液循环清洗设备管路
-
每季度校准超声波发生器频率（±2kHz误差）
-
工艺监控
-
每周测试清洗剂电导率（应＜20μS/cm）
-
每批次记录表面绝缘电阻（SIR＞1×10^11Ω）
-
耗材管理
-
滤芯更换：每处理50㎡ PCB或压差＞0.1MPa
-
清洗剂寿命：pH变化＞1.0或浊度＞20NTU时报废
实验数据支持：
-
规范清洗的PCB离子污染度＜1.56μg/cm²（符合IPC J-STD-001标准）
-
68kHz清洗可使0402元件焊接强度保持率＞98%（拉力测试数据）
通过本指南的实施，可降低90%的清洗相关故障。某SMT工厂实践显示，采用本方案后产品直通率从82%提升至96.5%，年节省返修成本超50万元。立即按照标准流程操作，让您的PCB清洗既高效又安全！
